Avez-vous déjà combattu un monstre de câble emmêlé qui semble se resserrer à mesure que vous tirez, pendant que votre équipe fait semblant de ne pas rire ? Une mauvaise manipulation des câbles transforme des tâches simples en risques de trébuchement, de temps d'arrêt et d'une épreuve de patience quotidienne.
Utilisez des tambours de câble qui contrôlent la tension, guident l'enroulement et maintiennent le rayon de courbure en toute sécurité, afin que les câbles s'enroulent en douceur au lieu de se nouer. Suivre les normes dansDirectives de sécurité électrique de l'OSHApour réduire les dégâts, les déclenchements et les arrêts surprises.
1. 🔧 Structure de base des tambours de câble et composants fonctionnels clés
Les tambours de câbles soutiennent, protègent et guident les câbles pendant le déroulement et le rembobinage. Leur conception réduit les contraintes de flexion, les plis et l'abrasion pour une manipulation sûre et reproductible des câbles.
Comprendre chaque partie d'un tambour vous aide à sélectionner le bon modèle et à éviter un chargement dangereux, de mauvais schémas d'enroulement et une défaillance précoce des câbles.
1.1 Noyau du tambour et brides
Le noyau supporte le poids du câble, tandis que les brides latérales maintiennent les enveloppes alignées et empêchent le glissement latéral ou l'effondrement pendant l'enroulement.
- Le diamètre du noyau contrôle le rayon de courbure et la contrainte
- Les brides empêchent le passage du câble et les dommages aux bords
- Les corps en acier ou en aluminium conviennent aux charges industrielles lourdes
1.2 Surface rainurée du canon
Des rainures usinées guident chaque enveloppe en position et réduisent l'écrasement entre les couches de câbles.
| Caractéristique | Avantage |
|---|---|
| Rainures hélicoïdales | Enroulement ordonné et tension stable |
| Bords lisses | Moins d’usure de la veste |
| Emplacement assorti | Empêche le chevauchement et le pincement |
1.3 Arbre, roulements et montage
L'arbre et les roulements permettent une rotation fluide sous charge, permettant une vitesse de déroulement précise et un arrêt sûr.
- Les roulements robustes réduisent la friction et la chaleur.
- Les supports rigides maintiennent l'alignement et l'équilibre
- Les coupleurs intégrés simplifient la connexion aux variateurs
1.4 Intégration avec les systèmes à ressorts et de portes
Les tambours de câbles fonctionnent souvent avec les ferrures à ressort et la quincaillerie de porte, en particulier dans les portes de garage et industrielles.
- Coupleur à ressort - 5-1/4" de diamètre - Adaptateur de ressort de porte de garage pour charges lourdes – Modèle WT-D10019assure un transfert de torsion sécurisé.
- Rallonge de raccord à ressort - 2-5/8" de diamètre - Composant de ressort de porte de garage industriel – Modèle WT-D10017ajoute de la flexibilité dans la mise en page.

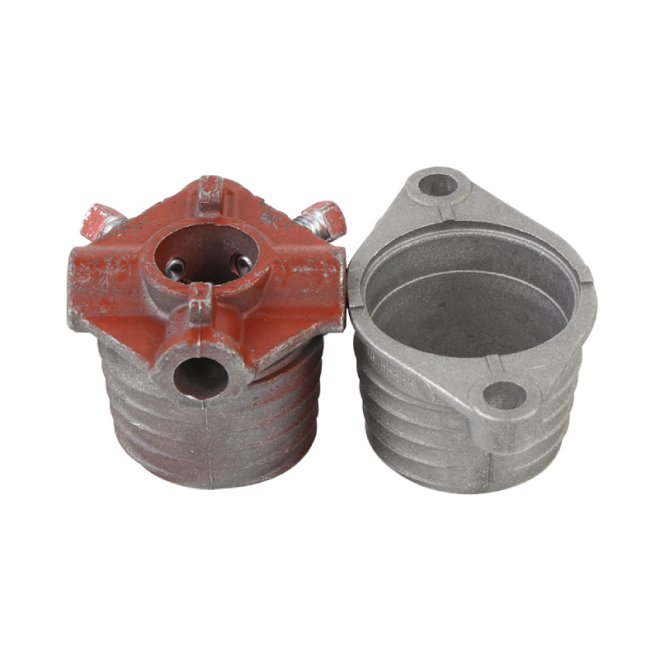

- Tambour de câble de 8 pieds - Tambour d'enroulement de câble pour porte de garage – Modèle WT-D10001permet un enroulement de câble stable et guidé.
2. 🧲 Mécanismes de contrôle de tension garantissant un déroulement et un rembobinage sûrs du câble
La manipulation sûre des câbles dépend d’une tension contrôlée. Des mécanismes appropriés évitent le jeu, les secousses soudaines et les sections surchargées qui peuvent endommager les câbles et les équipements.
Les ingénieurs ajustent les freins, les ressorts et les entraînements afin que le câble se déplace en douceur sous une force stable et prévisible tout au long du cycle de fonctionnement.
2.1 Freins et embrayages mécaniques
Les freins et les embrayages contrôlent la vitesse de rotation et la distance d'arrêt, même sous des charges variables.
- Les freins à friction empêchent le déroulement libre
- Les embrayages permettent un glissement contrôlé sous des charges de choc
- Le couple réglable améliore les marges de sécurité
2.2 Ressort - Tension constante entraînée
Les ressorts plats ou hélicoïdaux peuvent appliquer un couple presque constant pour maintenir le câble tendu tout au long de son trajet.
| Mécanisme | Demande |
|---|---|
| Ressort de torsion | Équilibrage des portes et petits monte-charges |
| Ressort spiralé | Bobines et outils rétractables |
| Contrepoids | Systèmes à mouvement lent et régulier |
2.3 Entraînements de moteur et contrôle de rétroaction
Les entraînements électriques ou hydrauliques utilisent des capteurs et des contrôleurs pour maintenir la tension dans une bande étroite.
- Le contrôle du couple empêche la surcharge
- Le contrôle de la vitesse évite les chocs
- Les commentaires des encodeurs ou des cellules de pesée affine la précision
2.4 Exemple de comparaison de tension (graphique)
Le tableau ci-dessous compare la tension moyenne des câbles selon différentes méthodes de contrôle dans une configuration de test.
3. 🛡️ Prévenir les dommages aux câbles grâce à un dimensionnement approprié du tambour et à un enroulement des couches approprié
Le diamètre correct du tambour et l'enroulement contrôlé des couches protègent le câble de l'écrasement, du pliage et de la fatigue lors de cycles répétés.
Les concepteurs adaptent la taille des câbles, le matériau et l'application à la géométrie du tambour pour maintenir les contraintes dans des limites sûres.
3.1 Choisir le bon diamètre de tambour
Des diamètres plus grands réduisent les contraintes de flexion et prolongent la durée de vie des câbles, en particulier pour les câbles en acier et les câbles à fibres optiques.
- Suivez les règles de rayon de courbure minimum des fabricants de câbles
- Augmenter le diamètre pour des cycles de service plus élevés
- Tenir compte des futures mises à niveau lors du dimensionnement
3.2 Gestion du bobinage multicouche
Les tambours multicouches contiennent plus de câble mais augmentent les forces d'écrasement et la pression latérale.
| Choix de conception | Effet |
|---|---|
| Couche unique | Faible usure, capacité inférieure |
| Rainuré multi-couche | Capacité supérieure, usure modérée |
| Vent aléatoire | Usure élevée, déconseillé pour les lignes critiques |
3.3 Finition de surface et compatibilité des câbles
La qualité de la surface du tambour et son revêtement affectent la friction et l'usure de la chemise.
- Les surfaces lisses et propres évitent les coupures et les entailles
- Les revêtements réduisent la corrosion et le collage
- Adaptez le profil de la rainure au diamètre du câble
4. ⚙️ Tambours de câble manuels ou automatiques et quand WELL LIFT est recommandé
Les tambours de câble manuels et automatiques servent différentes plages de charge, cycles de service et niveaux de sécurité. Le bon choix réduit les risques et la maintenance.
Les solutions WELL LIFT sont idéales lorsque vous avez besoin d'un équilibrage stable et d'un mouvement précis pour les portes et les systèmes industriels.
4.1 Tambours de câble manuels
Les tambours manuels conviennent aux charges légères, aux longueurs courtes et aux cycles de service faibles où les opérateurs peuvent contrôler le mouvement en toute sécurité.
- Coût réduit et installation simple
- Comptez sur les compétences de l'opérateur pour le contrôle de la tension
- Idéal pour les petits ateliers et les installations temporaires
4.2 Tambours automatiques et motorisés
Les tambours automatiques utilisent des ressorts ou des moteurs pour maintenir un mouvement fluide et contrôlé sans intervention constante de l'opérateur.
| Tapez | Avantage clé |
|---|---|
| Printemps-alimenté | Auto-rétractable, tension constante |
| Motorisé | Vitesse et couple programmables |
| Hybride | Alimentation de secours et contrôle fluide |
4.3 Quand spécifier les systèmes WELL LIFT
Choisissez WELL LIFT lorsque la sécurité, les cycles élevés et l’équilibre de la porte sont essentiels.
- Portes industrielles et commerciales lourdes
- Cycles d'ouverture/fermeture fréquents avec des codes de sécurité stricts
- Ensembles de ressorts, tambours et coupleurs intégrés
5. 🧰 Pratiques de maintenance pour une manipulation fiable et sûre des câbles à long terme
Une maintenance cohérente garantit que les tambours de câbles continuent de fonctionner en toute sécurité, avec de faibles temps d'arrêt et des performances prévisibles sur de nombreux cycles.
Définissez des intervalles d'inspection clairs, documentez les résultats et corrigez les problèmes avant qu'ils ne se transforment en pannes graves.
5.1 Inspection et nettoyage de routine
Des contrôles réguliers détectent les problèmes d'usure précoce et d'alignement qui peuvent endommager les surfaces des câbles ou des tambours.
- Inspecter les rainures, les brides et le jeu de l'arbre
- Nettoyer la saleté, la rouille et la graisse des zones sinueuses
- Vérifiez les attaches et les protections pour la sécurité
5.2 Lubrification et contrôle de la corrosion
Une lubrification adéquate réduit la friction dans les roulements et les supports, tandis que les revêtements protègent les pièces métalliques de la rouille.
| Tâche | Intervalle |
|---|---|
| Graisser les roulements | Par fabricant ou heures de fonctionnement |
| Inspecter les revêtements | Trimestriel ou après des intempéries |
| Repeindre les zones endommagées | Dès que la corrosion apparaît |
5.3 État des câbles et planification du remplacement
Surveillez le câble pour déceler des brins cassés, des plis ou des dommages à la gaine et remplacez-le avant toute panne.
- Enregistrer les cycles et les heures de fonctionnement
- Utiliser les critères de rejet des normes de câbles
- Planifier le remplacement programmé des systèmes critiques
Conclusion
Les tambours de câble fonctionnent en guidant, en soutenant et en tendant le câble de manière contrôlée. Leur structure, leurs rainures et leurs entraînements protègent tous le câble des contraintes nocives.
En choisissant la bonne taille de tambour, en gérant les couches d'enroulement et en suivant un bon entretien, vous pouvez améliorer la sécurité, réduire les temps d'arrêt et prolonger la durée de vie de vos câbles et systèmes de portes.
Foire aux questions sur le tambour de câble
1. À quoi sert un enrouleur de câble ?
Un tambour de câble stocke, déroule et rembobine le câble tout en gardant la tension et le rayon de courbure sous contrôle. Cela évite les torsions, les écrasements et les jeux dangereux pendant l'utilisation.
2. Comment choisir le bon diamètre de tambour ?
Commencez par le rayon de courbure minimum du fabricant de câbles, puis sélectionnez un noyau de tambour qui le respecte ou le dépasse. Augmentez le diamètre pour des charges plus élevées, des cycles fréquents ou des câbles sensibles.
3. Pourquoi les fûts rainurés sont-ils meilleurs que les fûts lisses ?
Les tambours rainurés guident chaque emballage en position, limitent les mouvements latéraux et réduisent l'écrasement entre les couches. Cela améliore la qualité du bobinage, la stabilité et la durée de vie du câble.
4. Quand dois-je utiliser un enrouleur de câble automatique ?
Utilisez des tambours automatiques lorsque vous avez besoin d'une tension constante, de cycles fréquents ou d'une opération à distance. Ils sont idéaux pour les portes, les palans et les enrouleurs industriels qui doivent fonctionner en toute sécurité au quotidien.
5. À quelle fréquence les tambours de câbles doivent-ils être inspectés ?
Inspectez au moins tous les six mois en cas d'utilisation légère et plus souvent en service intensif ou critique. Suivez les règles de sécurité locales et le programme d’entretien du fabricant de tambours.
