Avez-vous déjà regardé un raccord à ressort et pensé : « Est-ce de l'ingénierie ou une farce en métal ? » Vous n'êtes pas seul : la plupart d'entre nous se contentent de hocher la tête, de resserrer quelque chose et d'espérer secrètement que rien ne se lancera dans la pièce.
Ce guide explique comment fonctionnent réellement les raccords à ressort, étape par étape, afin que vous puissiez les choisir, les installer et les dépanner en toute confiance, soutenus par des normes telles queDirectives de sécurité des systèmes pneumatiques ISO 4414.
🔧 Aperçu des structures de raccords à ressort et des composants fonctionnels clés
Les raccords à ressort convertissent l'énergie élastique stockée en mouvement contrôlé. Leur structure relie des ressorts, des tambours de câbles et des arbres afin que les portes, portails ou machines se déplacent en douceur et en toute sécurité.
En comprenant chaque composant, les ingénieurs peuvent dimensionner correctement les ressorts, réduire l'usure et améliorer la fiabilité à long terme dans les installations industrielles, commerciales et résidentielles.
1. Corps et bobines du ressort central
Le corps central est généralement un ressort de torsion ou d'extension hélicoïdal. Le diamètre de la bobine, la taille du fil et le nombre de bobines actives déterminent la capacité de couple et la course.
- Matériau : acier à ressort ou alliage à haute résistance
- Forme : bobines à enroulement serré ou à enroulement ouvert
- Finition : peinte, plaquée ou huilée pour contrôler la corrosion
2. Arbres, ancrages et roulements
Les arbres transmettent le couple du ressort au tambour. Les ancrages fixent une extrémité du ressort, tandis que les roulements soutiennent la rotation et maintiennent l'alignement sous des cycles de charge répétés.
- Arbres en acier creux ou pleins
- Supports d'ancrage rigides pour résister au glissement
- Roulements étanches pour limiter les frottements et le bruit

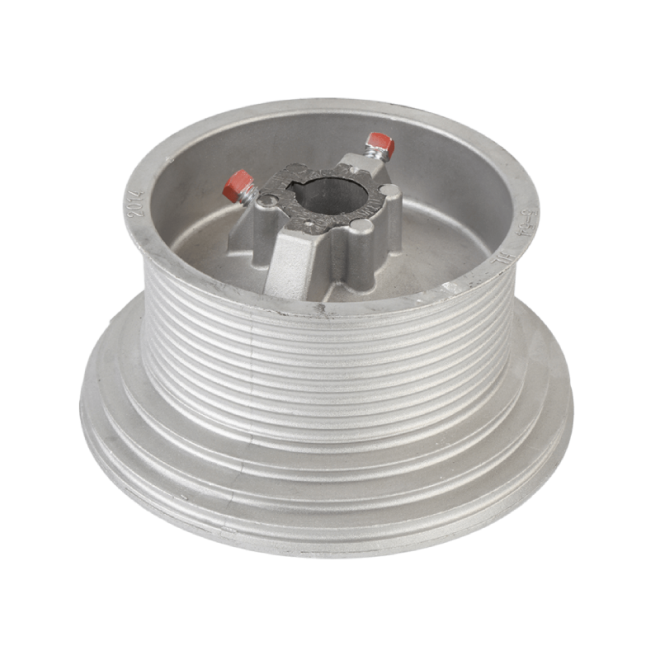

3. Tambours de câble et transfert de mouvement
Les tambours de câbles enroulent et déroulent les câbles de levage avec un contrôle strict du déplacement. Le profil de rainure définit le chemin du câble, l'équilibre et la hauteur de levage maximale.
- Tambour de câble de 9 pi - Tambour de câble pour porte de garage standard – Modèle WT-D10002pour les portes de maison typiques
- Le choix du tambour doit correspondre au poids de la porte et au rayon du rail
4. Dispositifs de sécurité et accouplements
Les pièces de sécurité arrêtent les mouvements incontrôlés en cas de rupture d'un câble ou d'un ressort. Les accouplements relient plusieurs ressorts pour partager la charge uniformément.
| Composant | Fonction principale |
|---|---|
| Dispositif de sécurité | Verrouille le mouvement en cas de panne |
| Accouplement flexible | Aligne les arbres, réduit les chocs |
⚙️ Comment la déformation élastique permet le principe de fonctionnement du raccord à ressort
Les raccords à ressort fonctionnent par déformation élastique. Lorsque vous enroulez ou étirez le ressort, il stocke de l'énergie, puis la libère sous forme de couple contrôlé ou de force linéaire.
Cette déformation réversible permet aux portes de s'ouvrir avec peu d'effort tandis que le système à ressort prend silencieusement la majeure partie de la charge et la renvoie lors de la fermeture.
1. Stockage d'énergie pendant le bobinage
Lorsque vous faites tourner l’arbre, les bobines se tordent. La contrainte de cisaillement augmente à l'intérieur du fil et le ressort emmagasine une énergie potentielle proportionnelle à l'angle de déflexion.
- Plus de tours = couple plus élevé
- Restez dans les tours maximum évalués
- Utilisez des barres d'enroulement calibrées pour plus de sécurité
2. Libération contrôlée pendant le fonctionnement
Au fur et à mesure que la porte bouge, le ressort se détend. La libération du couple soulève la charge tandis que les tambours de câble maintiennent la vitesse et se déplacent dans une plage définie et sûre.
| État | État du printemps | Mouvement de porte |
|---|---|---|
| Entièrement enroulé | Énergie stockée élevée | Porte fermée |
| Demi-blessure | Énergie moyenne | Porte à mi-course |
| Presque détendu | Faible consommation d'énergie | Porte ouverte |
3. Graphique à barres : couple par rapport à la position de la porte
L'exemple de code suivant utilise ECharts pour tracer un diagramme à barres de base de position de couple pour un raccord à ressort de torsion.
4. Rôle de l'amortissement et du frottement
La friction dans les roulements et les tambours réduit légèrement le couple effectif. Une lubrification adéquate et des rainures de câble lisses maintiennent le mouvement stable et réduisent le bruit et l'usure.
- Vérifier la température et le bruit des roulements
- Gardez les câbles propres et correctement tendus
📏 Relations de charge, de déflexion et de contrainte dans les raccords à ressort
La charge, la flèche et la contrainte sont étroitement liées. Des calculs corrects vous permettent de sélectionner un raccord à ressort qui supporte le poids de la porte sans surcharger le fil.
1. Comportement de base charge-déflexion
Dans la plage élastique, le couple ou la force du ressort augmente presque linéairement avec la flèche. Les ingénieurs utilisent souvent la « raideur du ressort » nominale pour estimer les virages nécessaires.
- k = couple ÷ déviation angulaire
- Restez dans les limites de déviation du catalogue
2. Limites de contrainte et durée de vie en fatigue
Des contraintes cycliques élevées peuvent provoquer des fissures de fatigue. Des niveaux de contrainte plus faibles prolongent la durée de vie, c'est pourquoi les portes lourdes utilisent souvent plusieurs ressorts pour partager le couple total.
| Niveau de stress | Durée de vie typique (cycles) |
|---|---|
| Faible | 50 000 à 100 000 |
| Moyen | 25 000 à 50 000 |
| Élevé | En dessous de 25 000 |
3. Influence de la sélection du tambour de câble
Le diamètre du tambour convertit le couple en force de levage. Un tambour plus grand nécessite plus de couple mais offre une course plus longue, il est donc essentiel d'adapter le tambour et le ressort.
- Portes plus lourdes : couple plus important, tambours robustes
- Portes hautes : tambours à portée étendue ou extra-longs
🧪 Modes de défaillance courants et méthodes d'inspection technique pour les raccords à ressort
Connaître les modes de défaillance typiques aide les équipes de maintenance à détecter les problèmes à un stade précoce. Des inspections régulières réduisent considérablement les pannes soudaines et les incidents de sécurité.
1. Fracture du ressort et dommages de surface
Les fractures proviennent souvent de piqûres de corrosion ou de rayures profondes. Inspectez les surfaces de la bobine, les crochets d'extrémité et les faces intérieures pour détecter toute trace de rouille, de marques d'usure ou de microfissures.
- Recherchez les espaces entre les extrémités cassées
- Remplacer les ressorts par paires appariées
2. Problèmes d'usure des câbles et des tambours
Des câbles mal alignés coupent les rainures du tambour et réduisent la marge de sécurité. Vérifiez la forme de la rainure, la tension du câble et le modèle d'enroulement à intervalles réguliers.
| Symptôme | Cause possible |
|---|---|
| Rainures aplaties | Surcharge ou mauvais type de tambour |
| Effilochage des câbles | Arêtes vives ou mauvais acheminement |
3. Procédures pratiques d'inspection
Utilisez une approche de liste de contrôle. Vérifiez l'équilibre du couple, mesurez le déplacement de la porte et écoutez les sons inhabituels pour détecter les problèmes cachés avant qu'ils ne s'aggravent.
- Tester la force de levage manuelle
- Vérifier le compteur de cycles et les enregistrements d'entretien
🏭 Cas d'application d'ingénierie et directives de sélection de WELL LIFT
Les ferrures à ressort WELL LIFT prennent en charge les portes allant de l'usage résidentiel léger aux portes industrielles lourdes. L'adéquation correcte des ressorts et des tambours de câble garantit un service long et stable.
1. Portes résidentielles et commerciales légères
Les portes de garage standard utilisent souvent des ferrures compactes avec des ressorts de torsion et des tambours assortis. WELL LIFT offre des options stables et peu bruyantes pour une utilisation quotidienne fréquente.
- Ascenseur équilibré pour un entraînement manuel ou motorisé en douceur
- Optimisé pour les largeurs et hauteurs de portes typiques
2. Systèmes de portes allongées et extra longues
Pour les portes plus hautes ou spéciales, les ingénieurs ont besoin de tambours avec une plus grande capacité de câble. WELL LIFT propose des solutions pour les déplacements prolongés et les demandes de levage plus élevées.
- Tambour de câble de 18 pi - Tambour de câble à portée étendue – Modèle WT-D10006pour une levée verticale plus élevée
- Tambour de câble de 120 pi - Système de tambour de câble extra-long – Modèle WT-D10010pour des projets très grands ou spéciaux
3. Lignes directrices pratiques de sélection
Définissez le poids de la porte, la hauteur d'ouverture libre, la durée de vie et le niveau de sécurité. Choisissez ensuite la taille du ressort, le modèle de tambour et la disposition de l'arbre en fonction de ces valeurs.
| Paramètre | Focus sur la conception |
|---|---|
| Poids de la porte | Capacité de couple du ressort |
| Hauteur de la porte | Capacité du câble du tambour |
| Cycles par jour | Indice de fatigue et matériau |
Conclusion
Les raccords à ressort fonctionnent en stockant l'énergie dans des bobines élastiques et en la libérant sous forme de mouvement fluide et contrôlé. Une structure correcte, un contrôle des contraintes et une inspection assurent la sécurité des systèmes.
En adaptant les ressorts, les tambours de câble et les arbres aux charges réelles des portes, les solutions WELL LIFT offrent des performances stables, une longue durée de vie et une maintenance simple pour de nombreuses applications.
Foire aux questions sur le montage à ressort
1. Qu'est-ce qu'une ferrure à ressort dans un système de porte ?
Une ferrure à ressort est l'ensemble complet de ressorts, de tambours de câble, d'arbres et de supports qui équilibre le poids de la porte et permet une ouverture et une fermeture faciles et sûres.
2. À quelle fréquence dois-je inspecter les raccords à ressort de torsion ?
Pour la plupart des portes commerciales, inspectez visuellement tous les trois mois et effectuez une vérification fonctionnelle détaillée au moins une fois par an, ou plus pour une utilisation intensive.
3. Quand faut-il remplacer un ressort au lieu de le régler ?
Si le ressort présente des fissures, une déformation visible, une corrosion sévère ou ne parvient plus à équilibrer la porte dans ses tours nominaux, remplacez-le plutôt que de l'ajuster.
4. Puis-je mélanger différents modèles de ressorts sur le même arbre ?
Ce n'est pas recommandé. Utilisez toujours des ressorts assortis avec une vitesse et une taille similaires afin qu'ils partagent correctement la charge et évitent des contraintes inégales ou une défaillance précoce.
5. Pourquoi le choix correct du tambour de câble est-il si important ?
Le tambour convertit le couple du ressort en portance. Un mauvais tambour peut entraîner un mauvais équilibre, une course réduite, des contraintes plus élevées et une usure plus rapide des câbles et des ressorts.
